Oppgave

Bestem snittkreftene

Løsning

Vi begynner med å bestemme krefter og momenter som overføres ved innspenningen

Disse finner vi igjen i kuntepunktet.

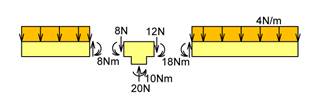

Skal bestemme bøyemomenter for den horisontale bjelken; vi vet at jevnt fordelt tverrlast gir parabelformet momentdiagram, det er ingen momenter i endene og vi får strekk på oversiden langs hele bjelken. Det er kun nødvendig å beregne bøyemomenter ved knutepunktet og vi bestemmer bøyemomentet for hver halvdel. Følgende figur kan være til hjelp.

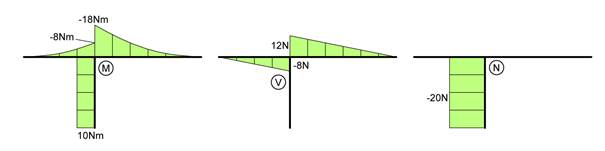

Tegner diagrammer:

Legg merke til momentdiagrammets parabelform som hele veien er på oversiden av bjelken og sammenhengen mellom de tre momentene som møtes i knutepunktet. Legg også merke til sammenhengen mellom skjærkraftdiagrammet og normalkraftdiagrammet; spranget i skjærkraftdiagrammet tilsvarer normalkraften.



Figuren over viser også kreftene som virker på selve knutepunktet og vi kan sette opp følgende likevektslikninger for knutepunktet:
