Eksempel (leddet konstruksjon)

Sett opp momentdiagram

Løsning

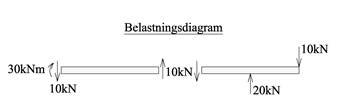

Dette er en sammensatt konstruksjon. Vi beregner reaksjonskrefter i opplagre og krefter som overføres mellom elementene.

Setter opp V-diagrammet fra venstre mot høyre ved å følge kraftpilene. Leddet overfører skjærkrefter på tilsvarende vis som konstruksjonen for øvrig og skjærkraftdiagrammet er derfor upåvirket av leddet.

Beregner momenter for alle snitt hvor det virker punktlaster.

M_C = -10∙1,5 = -15kNm

M_B = -10∙3 + 20∙1,5 = 0

M_A = 20∙4,5 -10∙6 = 30kNm (evt. M_A = 10∙3 = 30kNm, elementnivå)

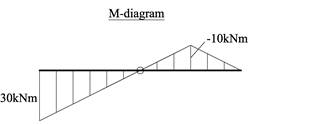

Legg merke til at momentdiagrammet får verdien null i leddet, men diagrammet får ingen knekk her. Leddkreftene er indre krefter og vi har både kraften og motkraften med i systemet.
