Oppgave

Bestem snittkreftene

Løsning

Vi begynner med å bestemme krefter som overføres ved innfestingen og i hjørnet

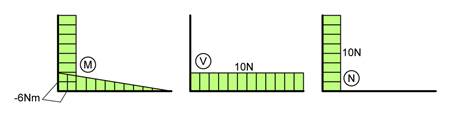

Tegner diagrammer:

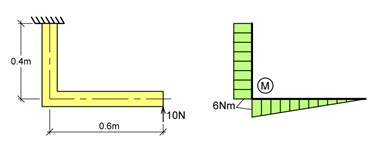

Legg merke til at skjærkraften i den horisontale bjelken går over til en normalkraft i den vertikale bjelken og dett ser vi tydelig av skjærkraftdiagrammet og normalkraftdiagrammet. Legg merke til hvordan momentdiagrammet tegnes ved hjørnet; diagrammene skal alltid tegnes normalt på elementet og diagrammet får derfor overlapp ved hjørnet. Dersom kraften hadde virket motsatt vei ville bøyemomentdiagrammet blitt som følger:
