Oppgave

Tegn skjærkraft- og bøyemomentdiagram for bjelken.

Løsning

Legger inn et snitt på et vilkårlig sted som deler bjelken i to og setter opp likevektslikninger for venstre halvdel:

Beregner snittkreftene på en del posisjoner:

x	V [N]	M [Nm]
0	12	0
1		10
2		16
3		18
4		16
5		10
6	-12	0

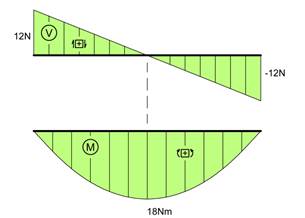

Tegner skjærkraft- og bøyemomentdiagram for bjelken:

Legg merke til at hvis vi deriverer uttrykket for M så får vi uttrykket for V. Dette er en generell sammenheng og vi kan derfor finne ekstremverdier for M der hvor V er lik null.
